Stelaż podtynkowy do pisuaru Geberit Duofix H112 111.616.00.2

Opis

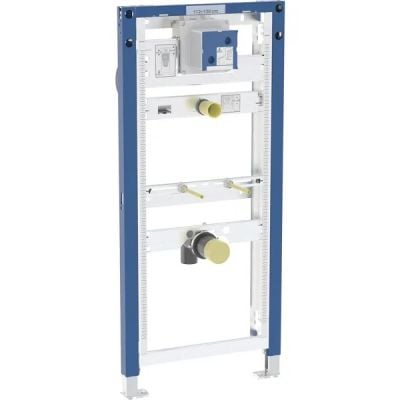

Geberit 111.616.00.2 - uniwersalny stelaż podtynkowy do pisuaru Duofix H112

Geberit Duofix 111616002 – uniwersalny stelaż podtynkowy do pisuaru, wysokość 112–130 cm

Geberit Duofix to wszechstronny element montażowy przeznaczony do instalacji pisuarów w zabudowie podtynkowej. Sprawdza się zarówno w konstrukcjach wykonanych z profili metalowych, jak i drewnianych. Może być stosowany w systemach lekkiej zabudowy Geberit Duofix, ścianach działowych o pełnej wysokości pomieszczenia oraz ścianach częściowych.

Stelaż przeznaczony jest do montażu pisuarów oraz współpracy z systemami spłukiwania Geberit. Umożliwia instalację przy grubości podłogi od 0 do 25 cm.

Najważniejsze cechy konstrukcyjne Geberit 111.616.00.2

• samonośna rama stalowa zabezpieczona antykorozyjnie poprzez malowanie proszkowe,

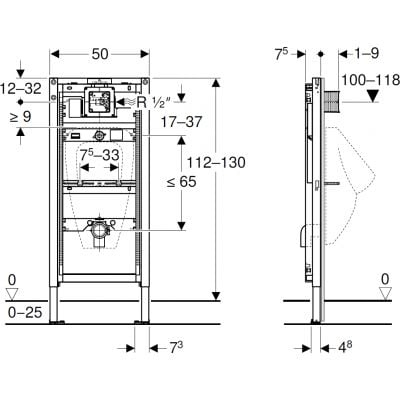

• regulowana wysokość elementu montażowego w zakresie 112–130 cm,

• wysuwana płyta umożliwiająca montaż boczny do konstrukcji drewnianych, metalowych lub systemowych profili Geberit Duofix,

• alternatywne punkty montażowe dla mocowań ściennych,

• obrotowe stopy montażowe kompatybilne z profilami UW 50 i UW 75,

• możliwość beznarzędziowego montażu stóp w szynach systemowych Geberit Duofix,

• ocynkowane wsporniki o właściwościach antypoślizgowych i podwyższonej odporności na korozję.

Funkcjonalność i wyposażenie Geberit 111616002

• przystosowanie do systemów sterowania spłukiwaniem pisuarów Geberit,

• zacisk do podłączenia instalacji elektrycznej,

• przyłącze wody po prawej stronie,

• kompatybilność z systemami MasterFix i MeplaFix,

• beznarzędziowo montowana płyta instalacyjna,

• fabrycznie zamontowany zawór odcinający ze sterowaniem,

• osłona przewodów spłukujących,

• skracana bez użycia narzędzi pokrywa otworu rewizyjnego o wymiarach 10,5 × 10,5 cm,

• elastyczny przewód zasilający z zabezpieczeniem przed zaleganiem wody,

• regulowane mocowanie dopływu wody Ø 32 mm,

• dźwiękochłonne, regulowane mocowanie kolanka odpływowego,

• regulowane uchwyty montażowe M8 do pisuaru (szerokość i wysokość),

• belki poprzeczne z oznaczeniem osi środkowej, regulowane bez użycia narzędzi,

• możliwość zastosowania dodatkowych elementów mocujących oraz adaptacji do pisuarów wyposażonych w głowicę natryskową.

Parametry techniczne

• ciśnienie robocze: 100–800 kPa,

• maksymalne ciśnienie próbne wody: 1600 kPa,

• ciśnienie próbne powietrza/gazu obojętnego: 300 kPa,

• maksymalna temperatura wody: 30°C,

• przepływ przy ciśnieniu 1 bar bez ogranicznika: 0,3 l/s,

• przepływ przy ciśnieniu 1 bar z ogranicznikiem: 0,18 l/s.

Zawartość zestawu

• przyłącze ścienne R 1/2",

• osłona montażowa z pokrywą,

• rura łącząca dopływ Ø 32 mm z pisuarem wraz z uszczelką,

• kolanko odpływowe PE-HD Ø 63/50 mm,

• uszczelka redukcyjna Ø 57/50 mm,

• syfon antyzapachowy Ø 50 mm z uszczelką do pisuaru,

• komplet materiałów montażowych i zabezpieczających.

Uwaga: zestaw nie zawiera mocowań ściennych. Należy je zamówić oddzielnie.
